不锈钢304 30408 304H 304L材质详解

      304是市场上最常见的一种通用型不锈钢材料，虽然304的称呼在国内很普遍，但 304 这个称呼却是地道的美国产，一般表示ASTM标准。 平
时另外一种常见的304表示方法SUS304则来自 日本,是按照日标标准生产的。而国内304的最新牌号则是06Cr19Ni10,行业内也称304不锈
钢为18/8不锈钢，表示正常流通的304含铬量为18个铬，含镍量为8个镍。
     30408是国内的一种称呼，它的数字代号为S30408，它和304的牌号是一样的， 也是06Cr19Ni10. 不同之处在于，S30408是按照GB-T
24511-2017《承压设备用不锈钢和耐热钢钢板和钢带》标准生产的，主要用于压力容器等承压热备。钢厂如果要生产S30408必须要取得相
应的生产认证，生产出来的304才能被称为S30408, 否则只能叫304。
30403则是304的低碳材料，数字代号为S30403,牌号为022Cr19Ni10,含碳量为0.03%，也就是304L。
还有30409,它是304的高碳材料，数字代号为S30409,牌号为07Cr19Ni10,含碳量为0.04-0.1%，也就是304H。
从化学成分看，304、 30408、 30403、 30409都属 于304系列，只是化学成分和生产标准的不同而已。
304D从化学成分上看，它的镍含量只有2.8个镍，但是锰含量有7个锰，铬含量达到18， 所以从严格意义上讲，304D并不是304材料

304H合金一般属性

304H合金（UNS S30409）不锈钢是18%铬、8%镍304奥氏体合金的变形产品。这个产品中的碳含量被控制在0.04-0.10，提高了产品部件在高于800°F的温度环境下的耐高温强度。这个合金用途很广泛，具有很强的抗腐蚀能力及易装配性。

合金304 (S30408), 304L (S30403), 和304H(S30409)的不锈钢是18％铬，8％镍奥氏体合金的几种变体，是不锈钢家族中最常见和最常用的合金。因为这些合金具有以下一种或多种属性，因此可以用作各种应用。属性包括：

耐腐蚀

防止产品污染

抗氧化

易于加工

良好的成形性

外观精美

易于清洁

高强度、低重量

低温环境下，良好的强度和韧性

已存在多种产品形式

每种合金都很好地结合了耐腐蚀性和良好的加工性。性能的良好结合是这种合金被广泛使用的原因，几乎占全美国不锈钢产量的一半。18-8不锈钢，主要是304，304L，304H，以多种形式存在，包括片，条和板。这些合金通常用于设备的制造，应用的例子包括：食物和饮料，卫生，冷冻，压力容器。

氩氧脱碳技术（AOD技术）以低成本实现了低碳水平，304成为了标准合金。304L用于焊接产品，这些产品作业时可能暴露在会引起不规则腐蚀的环境下。

304H合金是304的改良品，它的碳含量在0.04-0.10之间，对于要暴露在温度800°F以上的零件，采用304H有助于改善高温下的强度。

★由于版面限制，下面的图片请点击放大看！

一、化学成分

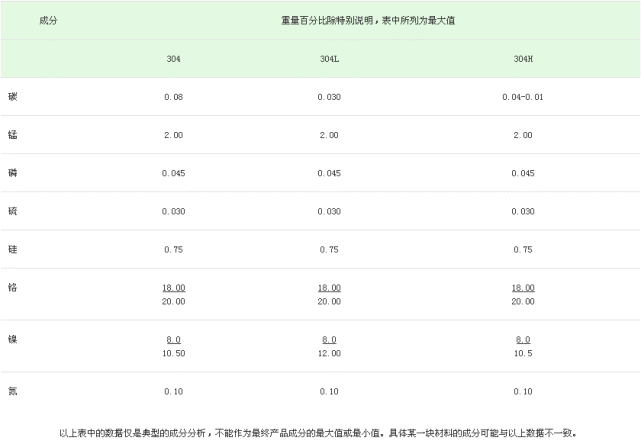

ASTM A240 and ASME SA-240:



二、耐腐蚀

1

均匀腐蚀：奥氏体不锈钢304，304L，304H，在适度的氧化和还原环境下，具有相当的耐腐蚀性。这些合金被广泛用于加工和处理食物饮料，奶制品设备和器具。热交换器，管道，油罐，和其他与淡水接触的加工设备都可以采用这些合金。这些合金的铬含量是18-19％，在氧化环境下具有抗氧化性。下表是304合金在稀硝酸环境下的氧化率。

304，304L，304H对中度有机酸（如醋酸）和还原酸（如磷酸）也具有抵抗性。18-8合金镍含量9-11％，能抵抗中度还原环境。更高还原性的还原环境（如沸腾的稀盐酸和硫酸），对于这些材料来说，攻击性就太强了。即使是半沸腾的，腐蚀性也太强。

某些情况下，低碳含量的304L合金比高碳含量的304合金的腐蚀率低。从甲酸，氨基磺酸，氢氧化钠得到的数据印证了这一点。除此以外，304，304L，304H在大多数腐蚀环境下的性能都是相同的。一个值得注意的特例是：在足以引起焊接和热影响区粒间腐蚀的环境中，更倾向使用304L合金，因为它的低碳含量有助于抵抗粒间腐蚀。

2

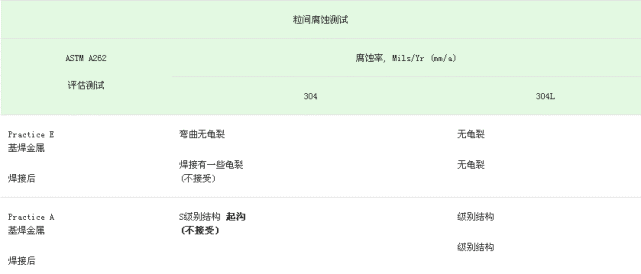

粒间腐蚀：18-8奥氏体不锈钢暴露在800°F至 1500°F (427°C至 816°C)温度下，可能引起碳化铬在晶界沉淀。这类不锈钢暴露在苛刻环境下，容易形成粒间腐蚀。304合金中的碳成分导致其在气焊和热影响区焊接过程中的热状态下，产生敏化。因此，材料在焊后状态使用的情况下，通常选用碳含量较低的304L合金。低碳含量延长了碳化铬沉淀到危害水平的时间，但是材料长期处于沉淀温度范围内，并不能完全消除这种沉淀。



3

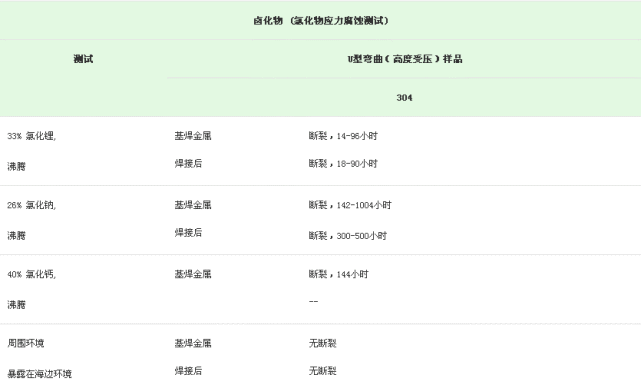

应力腐蚀龟裂：304，304L，304H合金是奥氏体不锈钢中最容易发生应力腐蚀龟裂的（SSC），因为他们的镍含量相对低。引起应力腐蚀龟裂的条件有：（1）卤化物离子的存在（通常是氯化物），（2）残余的张力，（3）温度超过120°F (49°C)。合金成形过程中的冷变形，拉幅成管板，焊接操作等都可以产生应力。退火，冷变形后的消除应力热处理都可减少应力，因而降低了卤化物应力腐蚀龟裂可能性。在可能引起粒间腐蚀的环境中，低温退火状态下作业，最好选择低碳的304L合金材料。



4

点腐蚀：18-8合金被非常成功地应用在氯离子含量低的淡水中。一般来说，尤其是有缝隙出现的情况下，18-8合金的极限是100ppm 的氯化物。高含量的氯化物可能引起隙腐蚀和点腐蚀。在更严厉的条件下，如：低PH值，或者高温，则会考虑使用钼含量较高的合金，如316。18-8合金也不建议用于海洋环境。

三、物理性能

密度：

0.285 lb/in3 (7.93 g/cm3)

抗拉弹性模数：

29 x 106 psi (200 GPa)

线性热膨胀系数：

热传导：

金属的总传导系数除了由金属的热传导性决定以外，还取决于其他因素。18-8合金不锈钢具有保持表面清洁的性能，和其他热传导系数高的金属相比，18-8合金的热传导性能往往更好。

比热：

磁导率：

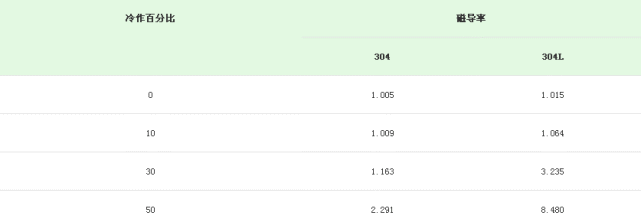

18-8合金在退火状态下是无磁性的，磁导率在200H的情况下一般低于1.02。磁导率会因金属的成分不用而有所不同。通过冷作，可以提高磁导率。



四、机械性能

室温下的机械性能

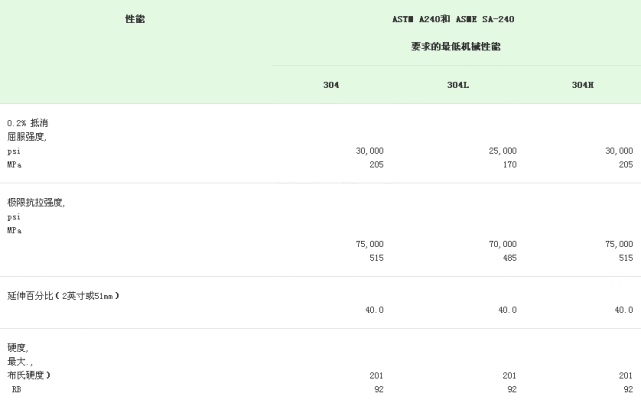

已退火的304和304L奥氏体不锈钢板，ASTM标准A240, ASME标准SA-240，要求的最低机械性能如下表所示：



低温和升温情况下的性能

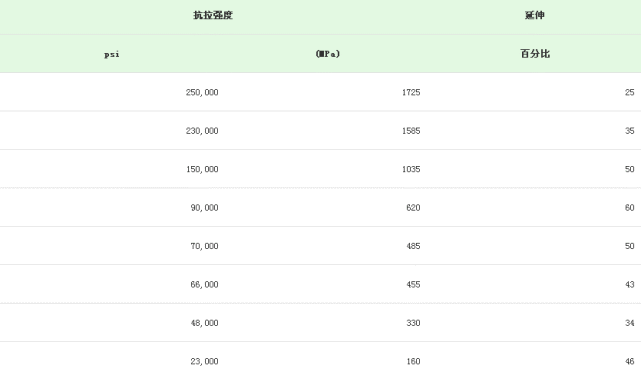

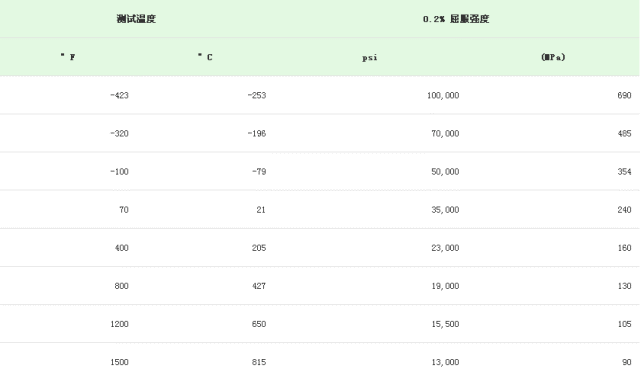

低温和升温情况下的短期抗拉性能如下表所示。温度达到1000°F (538°C)或以上，要考虑应力龟裂，应力龟裂数据也在下表显示。





冲击阻力

已退火的奥氏体不锈钢即使在低温条件下，仍然能保持较高的冲击阻力，再加上低温硬度和加工性等性能，因此被用于处理液化天然气和其他低温环境下的作业。夏氏V形冲击实验的数据如下表所示

疲劳强度

金属材料在无限多次交变载荷作用下而不破坏的最大应力称为疲劳强度或疲劳极限。奥氏体不锈钢的疲劳强度一般来说是抗拉强度的35％，在实际作业中，疲劳强度也会受其他因素影响，如：增加表面的平滑程度，可以增加疲劳强度，作业环境腐蚀性增加，则降低疲劳强度。

五、焊接

奥氏体不锈钢被认为是最容易焊接的合金钢，可以用所有的融合物焊接，也可以进行电阻焊接。304，304L是典型的奥氏体不锈钢。

生产奥氏体不锈钢的焊接接点时要考虑两个因素：1）保持其耐腐蚀性，2）避免开裂。

材料被焊接过程中会形成温度阶梯，从熔池的熔化温度到离焊接点稍远的周围温度。被焊接材料的碳含量越高，焊接热循环就更容易导致碳化铬沉淀，对材料的耐腐蚀性有影响。为了保持材料的耐腐蚀性处于最好的水平，因此在已焊接状态下作业，应该选择低碳材料（304L）。另一种做法是，采用完全退火溶解碳化铬，使标准碳含量的材料恢复高水平的耐腐蚀性。

焊接完全奥氏体结构的金属，在焊接操作中更容易形成裂纹。因此，304和304L合金中添加了少量的铁素体，降低材料的裂纹敏感性，达到重新固化的作用。

把18-8奥氏体合金焊接到碳钢时，通常用309合金（23％铬－13.5％镍）或镍基焊料。

六、热处理

奥氏体不锈钢通过热处理可以清除冷成形产生的副作用和溶解沉淀的碳化铬。达到这两个要求的最好热处理方法是在1850°F 至 2050°F (1010°C 至 1121°C)的温度范围内进行固熔退火。从退火温度冷却下来1500-800°F (816°C - 427°C)，应该足以避免碳化铬再沉淀。
